Ako extrahujete schému z klonovaného DPS?

Výťažok schémy z aklonovaný PCBZahŕňa reverzné inžinierstvo, kde analyzujete fyzickú dosku na vytvorenie jeho diagramu obvodu. Tento proces si vyžaduje starostlivé pozorovanie, identifikáciu komponentov a pripojenia sledovania. Tu je podrobný sprievodca:

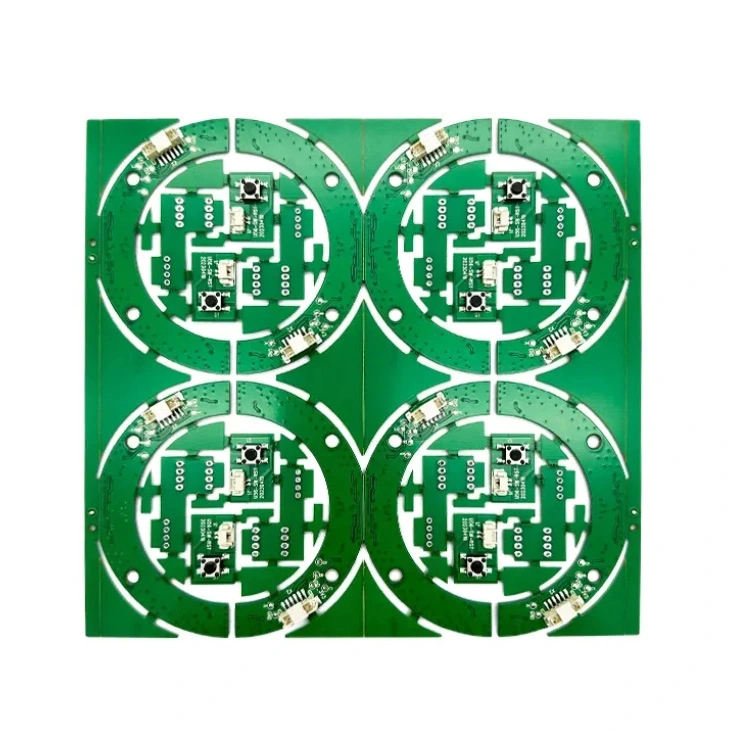

1. Skontrolujte a dokumentujtePCB

- Fotografie s vysokým rozlíšením: Zoberte obidve strany DPS pre referenciu.

-Všimnite si vrstvy PCB: Skontrolujte, či ide o jednu vrstvu, dvojvrstvovú alebo viacvrstvovú dosku.

- Identifikujte kľúčové komponenty: Nájdite ICS, rezistory, kondenzátory, diódy, konektory atď.

- Skontrolujte štítky a značky: Niektoré komponenty majú referenčných označení vytlačených na doske DPS.

2. Desolder a identifikovať komponenty

- Desolder Components (ak je to potrebné): Na bezpečné odstránenie použite stanicu prepracovania horúceho vzduchu.

- Prečítajte si čísla dielov IC: Vyhľadajte dataShety, aby ste pochopili konfigurácie PIN.

- Zmerajte rezistory a kondenzátory: Na stanovenie hodnôt použite multimeter alebo meter LCR.

- Označte každý komponent: Priraďte určovania ako R1, C1, U1 pre ľahšie sledovanie.

3. Sledujte pripojenia obvodu

- Použite multimeter v režime kontinuity: Skontrolujte elektrické cesty medzi komponentmi.

- Sledujte stopy DPS: Na podrobné sledovanie použite lupič alebo mikroskop.

- Používajte softvér na návrh PCB: Importujte obrázky PCB s vysokým rozlíšením do nástrojov ako KICAD, Altium alebo Easyeda na ľahšie sledovanie.

- Skontrolujte skryté pripojenia: Ak je na sledovanie vnútorných vrstiev vyžadovaná viacvrstvová kontrola, röntgenová kontrola.

4. Rekonštruujte schéma

- Používajte softvér na návrh PCB: nakreslite schému v Kicad, Eagle, Altium alebo Orcad.

- Logicky usporiadajte komponenty: Skupinový výkon, signál a pozemné časti správne.

- Overte pripojenia: Porovnajte s údajmi a funkčnými očakávaniami.

5. Simulujte a overte obvod

- Používajte simulačný softvér: Nástroje ako LTSPICE, Proteus alebo Multisim môžu pomôcť overiť správanie obvodu.

- Porovnajte s pôvodnou PCB: Ak je to možné, testujte funkčnosť s ladením napájania.

Vyžaduje sa nástroje:

✔ Multimeter / lcr meter

✔ osciloskop (na testovanie signálu)

✔ Station Hot Air Rework Station (na prerušenie)

✔ Mikroskop / zväčšovač

✔ Softvér na návrh PCB (KICAD, Eagle, Altium)

✔ röntgenový skener (pre viacvrstvové dosky)

Záverečné myšlienky

Extrahovanie schémy z klonovaného DPS je časovo náročný, ale dosiahnuteľný proces, ak sa to urobí opatrne. Je nevyhnutné rešpektovať zákony o duševnom vlastníctve, ak PCB patrí do proprietárneho dizajnu. Prajete si usmernenie týkajúce sa konkrétneho typu odporúčaní DPS alebo nástrojov?
