Ako vám môže klon PCB pomôcť zachrániť dosku s chýbajúcimi súbormi dizajnu?

Abstraktné

Keď je dôležitý elektronický produkt stále v prevádzke, ale pôvodné údaje CAD sú preč, jedna zlyhaná doska sa môže zmeniť na týždne odstávky, drahé cykly redizajnu alebo honba za nespoľahlivými náhradami. Klon PCBje štruktúrovaný prístup reverzného inžinierstva, ktorý znovu vytvára dáta pripravené na výrobu existujúcej dosky plošných spojov, aby ste ju mohli reprodukovať, opraviť vo veľkom meradle alebo zachovať staršiu produktovú radu pri plánovaní dlhodobý upgrade. Tento článok vysvetľuje, kedy má klonovanie zmysel, aké informácie môžete reálne obnoviť, ako minimalizovať riziko a aké sú a zodpovedný pracovný postup klonovania vyzerá od prvej kontroly až po konečnú validáciu.

Obsah

• Prehľad na prvý pohľad
• Aké body bolesti rieši klonovanie PCB
• Čo vlastne znamená klon PCB v praxi
• Kedy je klonovanie najinteligentnejšou možnosťou a kedy nie
• Praktický pracovný postup klonovania PCB od začiatku do konca
• Ako chrániť kvalitu a spoľahlivosť
• Čo zvyšuje náklady a dodaciu dobu
• Čo by ste si mali pripraviť pred požiadaním o cenovú ponuku
• Ako si vybrať zodpovedného klonovacieho partnera
• FAQ
• Ďalší krok

Prehľad na prvý pohľad

1. Ujasnite si svoj cieľ: výmena, oprava, predĺženie životného cyklu alebo nový dizajn mosta.
2. Potvrďte vlastníctvo a povolenia.
3. Zachyťte údaje dosky: rozmery, vrstvy, rady pre stohovanie a mapovanie komponentov.
4. Obnovte výrobné súbory a elektrické zámery: Gerber, vŕtačka, netlist, kusovník.
5. Prototypujte, overujte a uzamknite kontrolovanú revíziu.
6. Zaveďte priebežné kontroly: vstupnú kontrolu, funkčné testovanie a sledovateľnosť.

Aké body bolesti rieši klonovanie PCB

Väčšina tímov sa nerozhodne naklonovať dosku, pretože to znie zábavne. Robia to preto, lebo alternatíva je horšia. Tu sú najčastejšie situácie kdeKlon PCBodstraňuje skutočnú prevádzkovú bolesť:

• Žiadne zdrojové súborypretože pôvodný dizajnér odišiel, údaje sa stratili alebo produkt bol získaný po rokoch.
• Komponenty po dobe životnostiprinútiť vás buď urýchlene prerobiť, alebo získať rizikové akcie zo šedého trhu.
• Opravy v terénepotrebujú stabilné náhradné dosky, nie náhodné „kompatibilné“ alternatívy s neznámym nahromadením alebo medenými hmotnosťami.
• Tlak na dodržiavanie predpisovvyžaduje konzistentnú výrobu a dokumentáciu, aby prešiel auditmi alebo internými bránami kvality.
• Čas na zotaveniezáleží viac ako na „dokonalom modernom dizajne“, najmä v prípade priemyselných ovládacích prvkov a starších prístrojov.

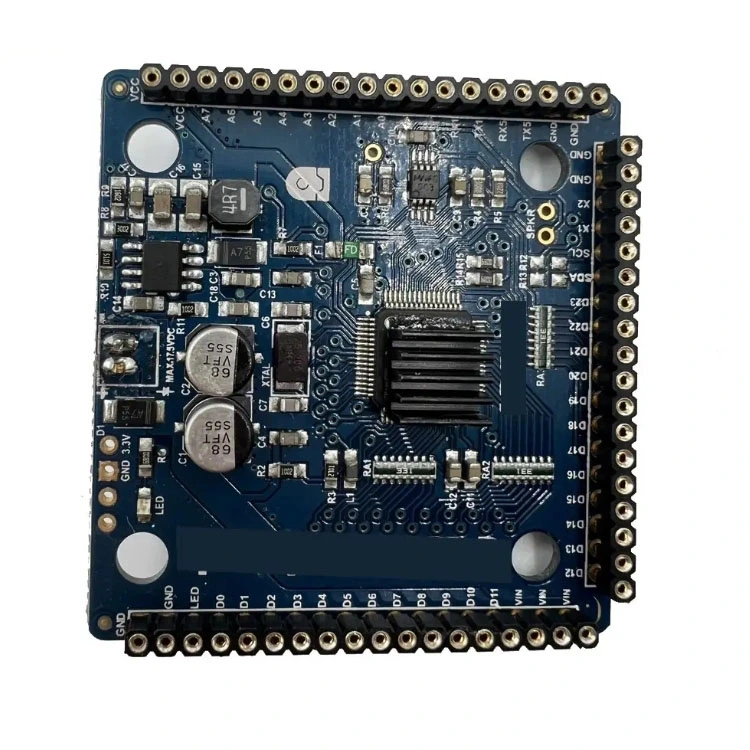

Čo vlastne znamená klon PCB v praxi

Ľudia používajú „klonovanie“ náhodne, ale z technického hľadiska zvyčajne zahŕňa tri vrstvy práce:

• Fyzická replikáciačo možno najpresnejšie znovu vytvoriť obrys dosky, montážne otvory, konektory, počet vrstiev a správanie pri vrstvení.
• Elektrická rekonštrukciazachytáva medenú konektivitu tak, aby reprodukovaná doska zodpovedala pôvodnému zámeru netlistu.
• Obnova komponentovidentifikovanie dielov, stôp, hodnôt, alternatív a poznámok k zostave, aby bolo možné dosku zostaviť konzistentne.

Dodávky často zahŕňajú výstupy pripravené na výrobu, ako sú údaje Gerber alebo ODB++, vŕtacie súbory, údaje typu pick-and-place, ak je to možné, kusovník, a overený netlist. Ak je vaším cieľom dlhodobá udržiavateľnosť, mnoho tímov tiež žiada o zrekonštruovanú schému, takže budúce riešenie problémov sa nespolieha na dohady.

Kedy je klonovanie najinteligentnejšou možnosťou a kedy nie

Klonovanie je nástroj, nie predvolené nastavenie. Použite ho, keď sa zhoduje s vaším rizikovým profilom a časovou osou.

Praktický pracovný postup klonovania PCB od začiatku do konca

Spoľahlivý klon je výsledkom disciplinovaných krokov, nie jedného skenovania. Nižšie je uvedený pracovný postup, ktorý inžinierske tímy bežne používajú na zníženie prekvapení.

• Krok 1: Príjem a definícia cieľa
  • Potvrďte, čo znamená „úspech“: presná výmena, funkcia prispôsobenia tvaru alebo funkčná ekvivalentná s alternatívami.
  • Zhromaždite kontext: operačné prostredie, režim zlyhania, očakávaný objem a časovú os.
• Krok 2: Nedeštruktívna kontrola
  • Zmerajte obrys, umiestnenie otvorov, kľúčovanie konektorov a mechanické obmedzenia.
  • Identifikujte indikátory vrstiev a výrobné prvky, ako sú stopy impedancie, typy cez a medené nálevy.
• Krok 3: Zachytenie údajov pre meď a vrstvy
  • Zobrazovanie s vysokým rozlíšením pre hornú a spodnú vrstvu na mapovanie stôp a referenčné označenia.
  • Kontrolované odhalenie vrstvy v prípade potreby pre viacvrstvové dosky, vykonávané opatrne, aby sa zachovala vernosť.
• Krok 4: Identifikácia komponentov a rekonštrukcia kusovníka
  • Krížová kontrola značiek, balíkov a hodnôt; potvrďte polaritu a orientáciu kolíka 1.
  • Definujte schválené náhrady, aby ste predišli budúcim nedostatkom.
• Krok 5: Obnovte výrobné výstupy
  • Generujte súbory rozloženia a výrobné údaje vrátane definícií vŕtačky a spájkovacej masky.
  • Extrahujte konektivitu a spustite kontroly konzistencie netlistu oproti obnovenej medi.
• Krok 6: Vytvorenie a overenie prototypu
  • Vytvárajte prototypy s kontrolovanými parametrami procesu.
  • Vykonajte elektrické testy, ako je kontinuita, kontroly impedancie, ak je to relevantné, a funkčné overenie v reálnom systéme.
• Krok 7: Zámok revízie a dokumentácia
  • Zmrazte auditovateľnú revíziu pomocou denníkov zmien a záznamov testov.
  • Vytvorte servisne nenáročné výstupy, ak plánujete udržiavať produkt roky.

Ako chrániť kvalitu a spoľahlivosť

Najväčší strach, ktorý majú zákazníci, je jednoduchý: „Bude sa klonovaná doska správať presne ako originál a bude sa tak správať aj po nasadení?“ Toto riziko môžete znížiť tak, že budete s klonovaním zaobchádzať ako s kontrolovaným inžinierskym projektom.

• Stack-up disciplínapočet replikovaných vrstiev, hrúbka medi, dielektrické správanie a štruktúry s riadenou impedanciou, ak sú prítomné.
• Presnosť konektoramechanický nesúlad je rýchly spôsob zlyhania, aj keď je obvod správny.
• Pravosť komponentovvytvoriť vysledovateľné zdroje a vyhnúť sa neznámym napájacím kanálom pre kritické integrované obvody.
• Testovacia stratégiadefinujte plán testovania nad rámec „zapínania“ vrátane podmienok zaťaženia, tepelného správania a okrajových prípadov.
• Riadenie procesuuž od začiatku špecifikujte spájkovacie profily, inšpekčné normy a akceptačné kritériá.

Čo zvyšuje náklady a dodaciu dobu

Ceny sa líšia, pretože sa líši zložitosť. Namiesto hádania sa zamerajte na páky, na ktorých záleží:

• Počet a hustota vrstievviac vrstiev a komponentov s jemným rozstupom zvyšuje úsilie pri rekonštrukcii.
• Stav doskyspálené, skorodované alebo fyzicky upravené dosky znižujú obnoviteľné detaily.
• Dostupnosť dielovukončené alebo ťažko identifikovateľné komponenty pridávajú čas na získavanie a overovanie.
• Požadovaná úroveň dokumentácieúplná schematická rekonštrukcia trvá dlhšie ako klon s prispôsobením tvaru.
• Očakávania validáciefunkčné testovanie vo vašom skutočnom systéme je rozdiel medzi „vyzerá podobne“ a „funguje spoľahlivo“.

Čo by ste si mali pripraviť pred požiadaním o cenovú ponuku

Ak si pripravíte malý balík informácií, získate rýchlejší a presnejší plán. Použite tento kontrolný zoznam.

• prinajmenšom2 pracovné vzorkyak je to možné, plus 1 neúspešná vzorka, ak chcete analýzu zlyhania.
• Fotografie dosky nainštalovanej v produkte na potvrdenie mechanických obmedzení a orientácie konektora.
• Vaše cieľové množstvo a či potrebujete priebežnú dodávku alebo jednorazovú dávku.
• Akékoľvek známe prevádzkové podmienky: teplotný rozsah, vibrácie, vlhkosť, pracovný cyklus, profily zaťaženia.
• Akékoľvek stopy, ktoré ešte máte: čiastočné Gerbery, PDF, staré exporty kusovníkov, poznámky na sieťotlač alebo testovacie postupy.
• Objasnenie firmvéru a naprogramovaných častí: máte binárne súbory, kľúče alebo metódu programovania?

Ako si vybrať zodpovedného klonovacieho partnera

Nekupujete len dosku. Kupujete si istotu, že reprodukcia je kontrolovaná, zdokumentovaná a opakovateľná. Tu je to, čo treba hľadať vo vzťahu s dodávateľom:

• Jasné hranice zákonnosti a povoleníseriózny poskytovateľ sa spýta na vlastníctvo a autorizované použitie.
• Inžinierske komunikáciemali by ste byť schopní diskutovať o vrstvení, alternatívach a testovacích metódach v jednoduchom jazyku.
• Verifikácia mysleniahľadajte kontroly netlistu, validáciu prototypov a sledovateľné obstarávanie.
• Kontrola revízieklonovaný dizajn by mal mať definovanú verziu, aby budúce šarže zostali konzistentné.

OShenzhen Greeting Electronics Co., Ltd., tímy zvyčajne pristupujú ku klonovaniu ako k inžinierskemu projektu kontinuity: objasniť ciele, obnoviť kritické výrobné údaje, overiť prototypy v reálnych podmienkach a potom uzamknúť stabilnú revíziu pre opakovanú výrobu. Ak pri plánovaní redizajnu potrebujete premostenie, kontrolovaný klon vám môže kúpiť čas bez obetovania spoľahlivosti.

FAQ

Môže byť klon PCB identický s originálnou doskou?

Môže to byť ekvivalent tvaru-fit-funkcia a často veľmi blízko, ale „identické“ závisí od toho, čo máte na mysli. Mechanické rozmery a konektivita môže zvyčajne sa veľmi dobre zhodujú. Presné správanie materiálu, vlastné komponenty a podrobnosti firmvéru môžu vyžadovať dodatočnú prácu alebo to môže byť nemožné znovu vytvoriť bez pôvodných údajov.

Potrebujem viac vzoriek

Viacnásobné vzorky znižujú riziko, pretože inžinieri môžu porovnať označenia, potvrdiť nejednoznačné stopy a vyhnúť sa kopírovaniu dosky, ktorá už bola upravená alebo opravená. Ak máte iba jednu vzorku, očakávajte viac krokov overenia a konzervatívnejšiu časovú os.

Čo ak niektoré komponenty už nie sú dostupné

Praktický plán klonovania často obsahuje alternatívy komponentov. Kľúčom je overiť, či alternatívy zodpovedajú elektrickým požiadavkám a zodpovedajú pôdorysu, potom overte správanie testovaním vo vašej skutočnej záťaži a prostredí.

Klonovanie vyrieši firmvér a programovanie

Klonovanie PCB automaticky nevytvorí uzamknutý firmvér. Ak doska obsahuje naprogramované mikrokontroléry, bezpečnostné prvky alebo šifrovanú pamäť, možno budete potrebovať pôvodné binárne súbory, legálnu metódu programovania alebo stratégiu autorizovaných náhradných dielov.

Ako znížim pravdepodobnosť zlyhania v teréne

Požiadajte o plán overenia a považujte prototypy za povinné pre kritické systémy. Definujte akceptačné kritériá, zahrňte funkčné testy, ktoré napodobňujú skutočné prevádzkové podmienky a uzamknúť revíziu s vysledovateľnými normami obstarávania a kontroly.

Ďalší krok

Ak máte čo do činenia s chýbajúcimi súbormi, využívaním zdrojov na konci životnosti alebo urgentným prestojom, dobre spravovanýKlon PCBprojekt vám môže poskytnúť stabilné, testom overená cesta späť do výroby. Zdieľajte svoje fotografie dosky, cieľové množstvo a kontext systému a vyžiadajte si praktický plán obnovy, ktorý zahŕňa validácia a kontrola revízií.
